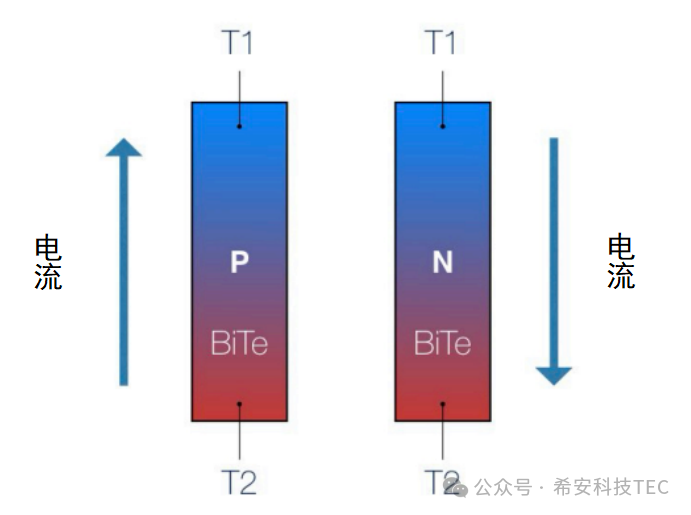

Да бисмо боље разумели како ТЕЦ функционише, хајде да прво погледамо његову унутрашњу структуру. Језгро ТЕЦ-а је полупроводнички термоелемент (зрно), који се генерално дели на П-тип и Н-тип.
Када једносмерна струја прође кроз термоелемент, зрна полупроводника П-типа и Н-типа (П-типа (допирана тровалентним елементима као што је бор, који имају рупе) проводе електричну енергију кроз рупе и постају позитивно наелектрисана; Пар Н-типа (допиран петовалентним елементима као што је фосфор) који проводи електрицитет путем електрона и негативно је наелектрисан.
На хладном крају, носиоци ће скочити са нижег енергетског нивоа на виши. Током процеса преласка нивоа енергије, топлота се апсорбује, чиме се постиже ефекат хлађења. У међувремену, када се носачи на врућем крају рекомбинују, енергија се ослобађа, што резултира егзотермним феноменом. Ако се једносмерна струја пропушта у супротном смеру, ефекат хлађења ће се трансформисати у грејање.

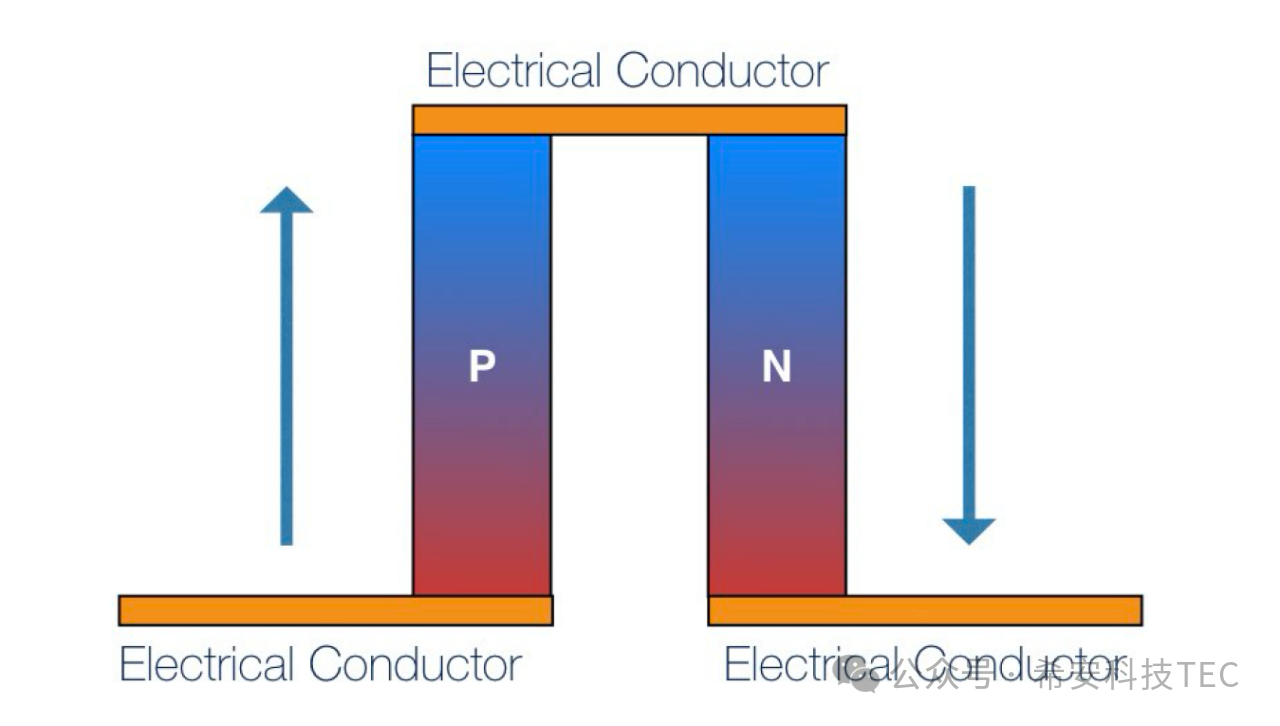

ПН спој, кроз проводни слој, формира термопар и представља језгро структурне компоненте ТЕЦ-а. Један пар термопарова такође може постићи функције хлађења или грејања након укључивања.

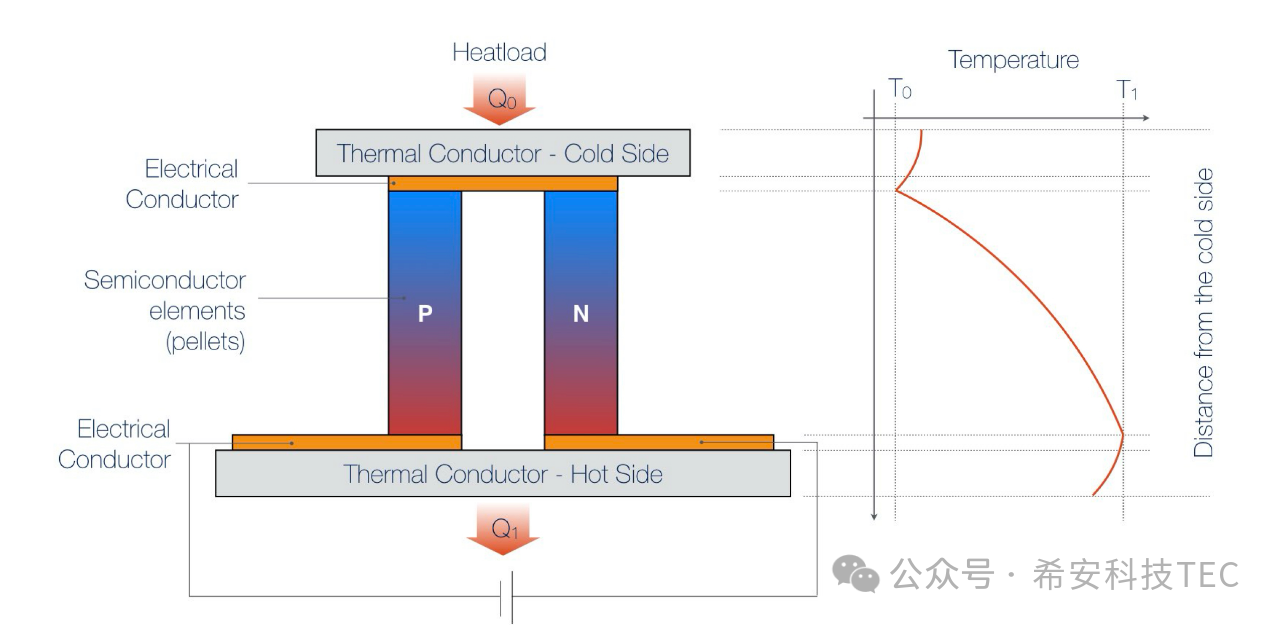

Термопроводници се додају на оба краја термоелемента као што је приказано на следећој слици: формира се комплетан ТЕЦ. Када се ТЕЦ напаја, горња површина ће апсорбовати топлоту, која се назива хладни крај, а апсорбована топлота је К0. Доња површина ослобађа топлоту и назива се врућа површина, а ослобођена топлота је К1 ； К1= К0+Ктец
Температурна разлика између горње и доње површине због апсорпције топлоте и ослобађања топлоте је ΔТ，ΔТ=Т1-Т0

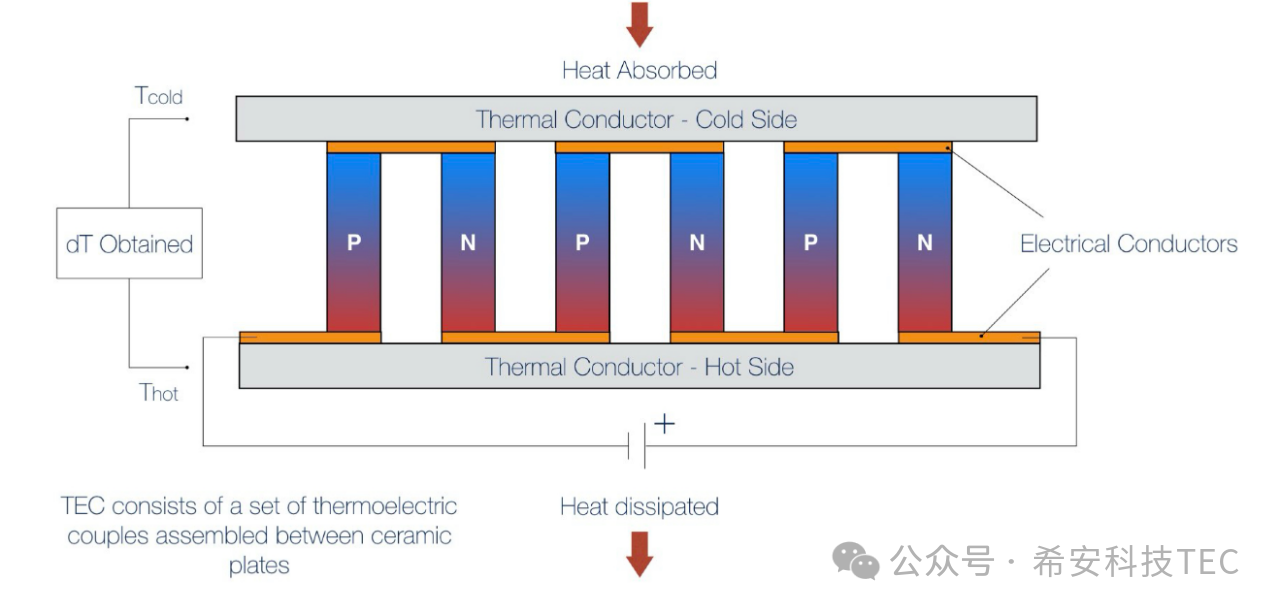

У свакодневној употреби, ТЕЦ се обично састоји од више парова ПН спојева. За постизање већег капацитета хлађења или температурне разлике.
Након читања чланка, време је да поново обратите пажњу на таблу:
П: Какав је однос између топлоте Кц апсорбоване на хладном крају и топлоте Кт ослобођене на топлом крају?
О: Кц=Кт-Ктец.
П: Зашто хладни и врући крајеви апсорбују и ослобађају топлоту?
О: На хладном крају, носиоци ће скочити са нижег енергетског нивоа на виши. Процес преласка нивоа енергије апсорбује топлоту, чиме се постиже ефекат хлађења. У међувремену, када се носачи на врућем крају рекомбинују, ослобађају енергију, што резултира егзотермним феноменом.
